| 氣動執行器AT |
AT/SR氣動執行器

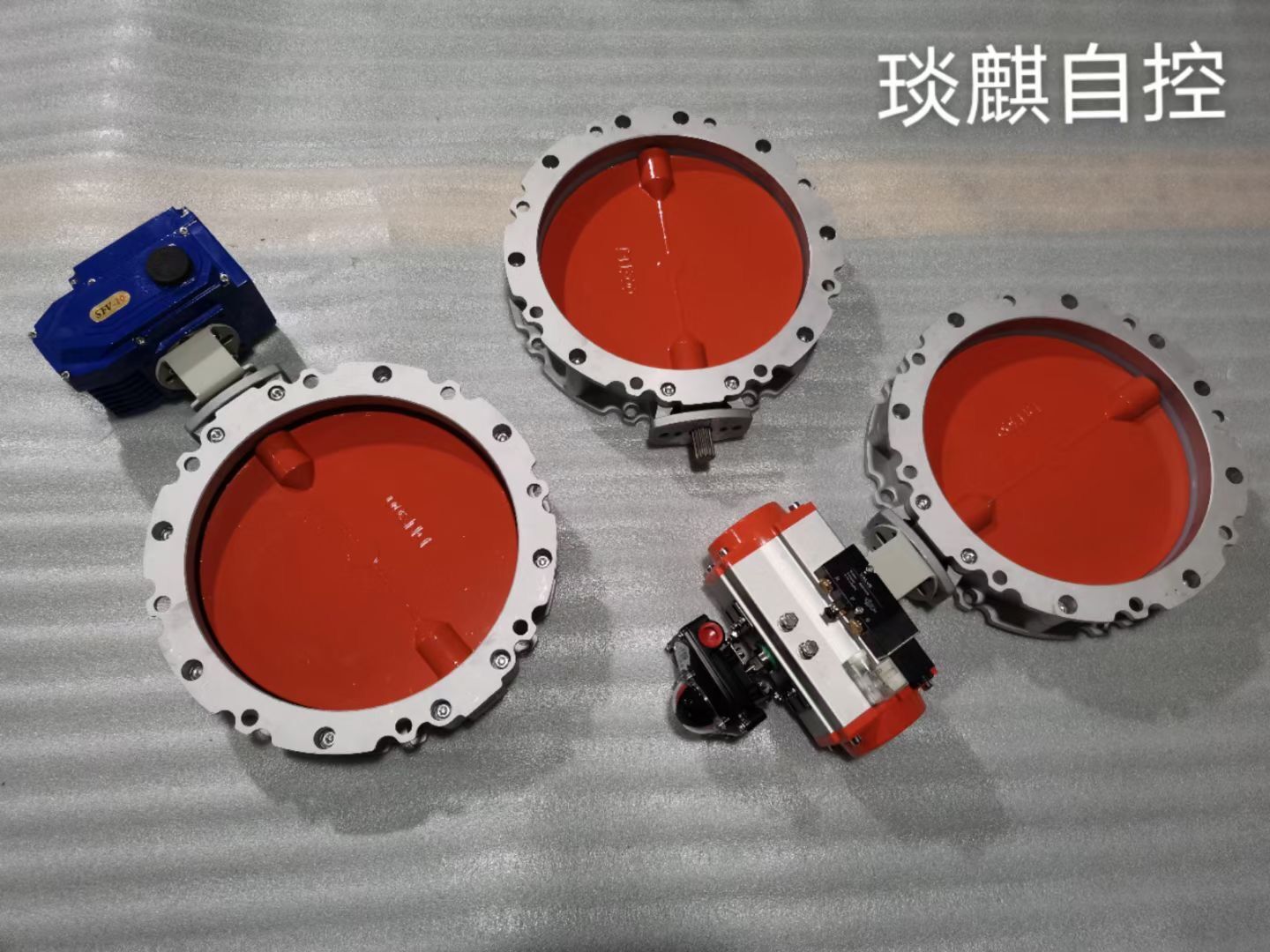

AT氣動執行器是將輸入的氣壓信號轉換成90度，再以扭轉矩形形式輸出的執行機構。該系列氣動執行器是一種外型小、性能高的的執行結構，分為雙氣控型和單氣控型兩種，與角行程型控制閥組合可用于調節和開關的場合，也可用于其他回轉運動的場合。
AT氣動執行器結構特點
1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。
2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。
3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。
4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。
5)、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。
6)、AT氣動執行器在全開和全關位置均可進行0度和90度正負5度的雙向行程調節。
7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保AT32氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。
8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇
9)、外形美觀而精巧，重量輕，具有防水密封結構。
10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠
AT氣動執行器主要型號：
雙作用：AT32,AT52，AT63，AT75,AT83，AT92,AT105，AT125，AT140,AT160，AT190，AT210，AT240,AT270等。
單作用：SR52,SR63，SR75,SR83，SR92,SRS105，SR125，SR140,SR160，SR190，SR210，SR240,SR270等。
AT/SR氣動執行器其他說明：
欲了解AT/SR氣動執行器性能參數、AT/SR氣動執行器連接尺寸、AT/SR氣動執行器輸出扭矩、AT/SR氣動執行器材質說明、AT/SR氣動執行器選型說明、AT/SR氣動執行器安裝調試及維護說明、AT/SR氣動執行器價格等信息，請致電本公司或者在線咨詢。
AT氣動執行器技術數據說明
|
工作介質 |
干燥、清潔不含腐蝕性氣體 |
|
工作氣源壓力 |
雙作用式：2-8bar |
|
單作用式：4-8bar |
|
|
工作溫度 |
常溫型：-20°C~+80°C （丁腈橡膠O型圈） |
|
高溫型：-20°C~+160°C（氟橡膠O型圈） |
|
|
低溫型：-40°C~+80°C（硅橡膠O型圈） |
|
|
回轉角度 |
標準型：90°±5° 非標準型0-180° |
|
輸出扭矩 |
雙作用型：4~10560N.m 單作用型：6.9~2688N.m |
|
接口螺紋 |
GT52-GT83 G1/2" GT110-GT350 G1/4" |

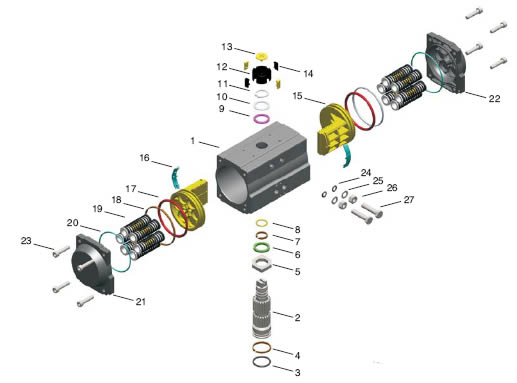

AT氣動執行器 解剖圖及部件材質說明
|
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
|
1 |
殼體 |
1 |
10 |
墊片 |
1 |
19 |
彈簧組件 |
5-12 |
|
2 |
輸出軸 |
1 |
11 |
彈性擋圈 |
1 |
20 |
o型圈 |
2 |
|
3 |
o型圈 |
1 |
12 |
位置指示器 |
1 |
21 |
左端蓋 |
1 |
|
4 |
軸承 |
1 |
13 |
螺釘 |
1 |
22 |
右端蓋 |
1 |
|
5 |
調節凸輪 |
1 |
14 |
位置指示片 |
4 |
23 |
端蓋螺栓 |
8 |
|
6 |
o型圈 |
1 |
15 |
活塞 |
2 |
24 |
o型圈 |
2 |
|
7 |
軸承 |
1 |
16 |
導向軸承 |
2 |
25 |
墊片 |
2 |
|
8 |
o型圈 |
1 |
17 |
o型圈 |
2 |
26 |
螺帽 |
2 |
|
9 |
軸承 |
1 |
18 |
導向環 |
2 |
27 |
調節螺栓 |
2 |
SFV索菲AT雙作用氣動執行器輸出扭矩表
|
型號 |
工作氣源壓力 |
||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
AT52 |
8.5 |
12.7 |
17 |
21.2 |
25.4 |
29.7 |
34 |
|
AT63 |
15 |
22.5 |
30 |
37.5 |
44.9 |
52.5 |
60 |
|
AT75 |
25 |
37.1 |
49.5 |
61.9 |
74.2 |
86.5 |
99 |
|
AT83 |
32.5 |
48.7 |
65 |
81.2 |
97.4 |
113 |
130 |
|
AT92 |
46.5 |
69.8 |
93 |
116.3 |
140 |
162 |
186 |
|
AT105 |
69.3 |
104 |
138.5 |
173.2 |
207.8 |
242 |
277 |
|
AT125 |
122.7 |
184 |
245.5 |
306.8 |
368 |
430 |
490.8 |
|
AT140 |
184.7 |
277 |
369.5 |
461.8 |
554 |
645 |
739 |
|
AT160 |
281.5 |
422 |
563 |
704 |
844 |
985 |
1126 |
|
AT190 |
453 |
680 |
907 |
1134 |
1361 |
1587 |
1814 |
|
AT210 |
623 |
935 |
1246 |
1558 |
1870 |
2182 |
2493 |
|
AT240 |
977 |
1465 |
1954 |
2443 |
2931 |
3420 |
3908 |
|
AT270 |
1374 |
2061 |
2748 |
3435 |
4122 |
4809 |
5496 |

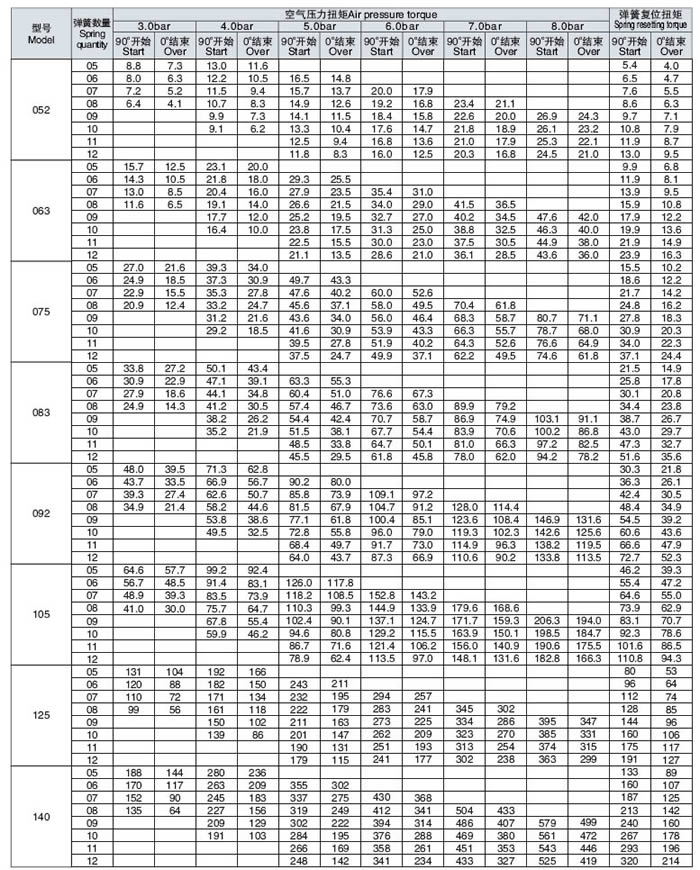

ATS單作用彈簧復位氣動執行器輸出扭矩表

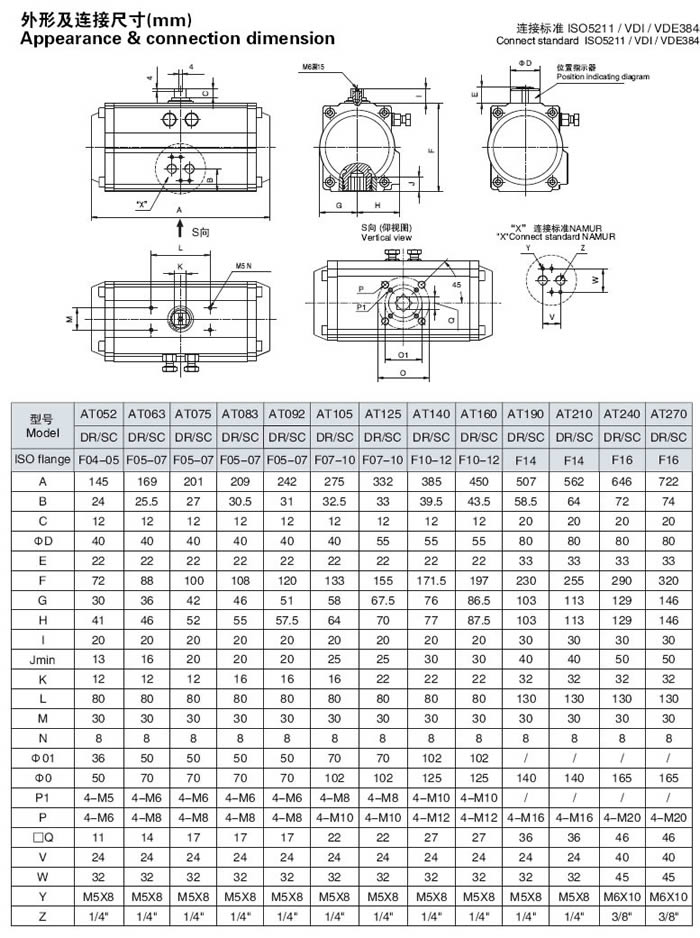

AT氣動執行器安裝尺寸
GT氣動執行器 容量 重量及開啟時間說明
|
型號 |
容量L-開-關 |
重量KG-雙-單 |
開啟時間S |
|
AT52 |
0.1-0.2 |
1.2-1.3 |
《0.5 |
|
AT63 |
0.2-0.3 |
1.9-2.1 |
《0.7 |
|
AT75 |
0.3-0.5 |
2.8-3.1 |
《0.8 |
|
AT83 |
0.5-0.8 |
3.2-3.7 |
《1 |
|
AT92 |
0.7-1.1 |
4.6-5.2 |
《1.5 |
|
AT105 |
1.2-1.8 |
6.1-7.1 |
《1.5 |
|
AT125 |
1.5-2.3 |
9.5-10.9 |
《2.5 |
|
AT140 |
2.4-3.8 |
13.7-15.7 |
《3.5 |
|
AT160 |
3.1-4.9 |
20.5-23.6 |
《4 |
|
AT190 |
4.3-6.9 |
31.1-35.3 |
《5 |
|
AT210 |
5.9-9.5 |
41.8-46.6 |
《8 |
|
AT240 |
10-15.2 |
62.4-72.4 |
《8.5 |
|
AT270 |
14.5-21.4 |
86.3-98.3 |
《9.5 |
AT氣動執行器 安裝 調試及維護說明
1、AT系列氣動執行可與閥門直接連接，也可以通過支架和接頭與閥門安裝連接。
2、安裝時必須保證氣動執行器的輸出軸與閥門軸的同度軸。
3、管接頭及導管內部應清洗干凈。
4、電磁閥、電氣定位器、電磁轉換器、氣源三聯件、回信器等應按說明書進去安裝和調試。
5、氣動執行器雙端的調節螺栓，可以微量調節閥門的開啟角度，調整后必須將螺母擰緊。
6、執行器和閥門應同時調試，對閥門加壓到額定壓力，氣動執行器通氣，觀察閥門開關情況，應轉動靈活。
7、安裝電磁閥的氣動執行器，調試時應先用手動按鈕操作（紅色按鈕）調試，然后在通電調試、
8、氣源要保持干燥、清潔，定期對于執行器配套使用的空氣過濾器放水及排污。
