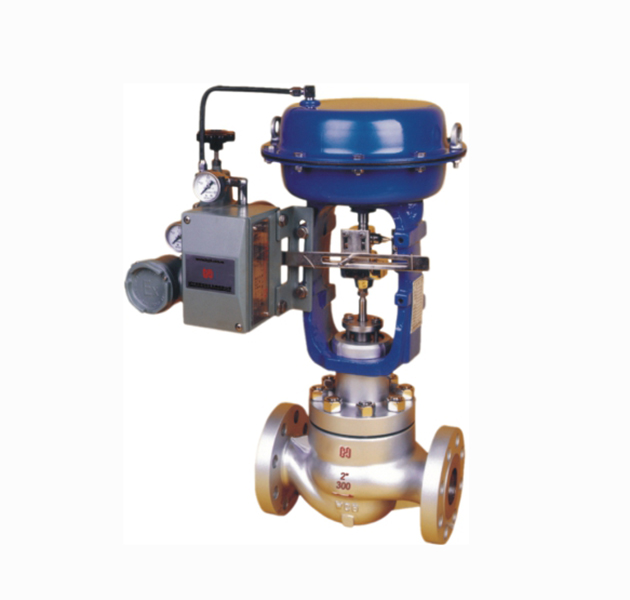

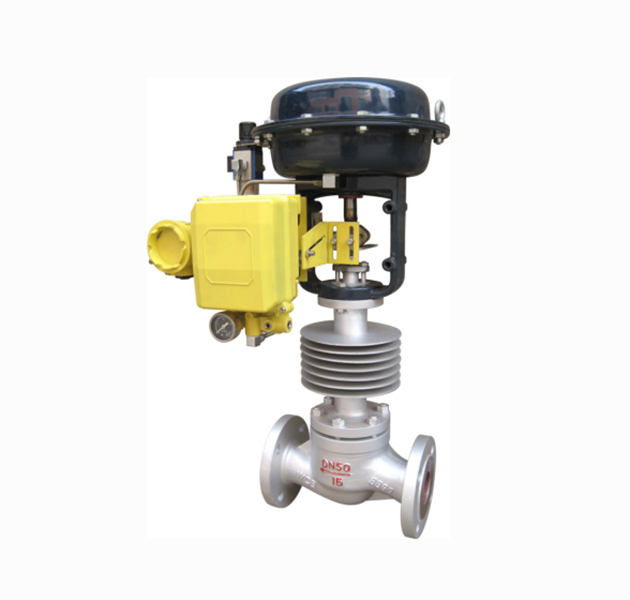

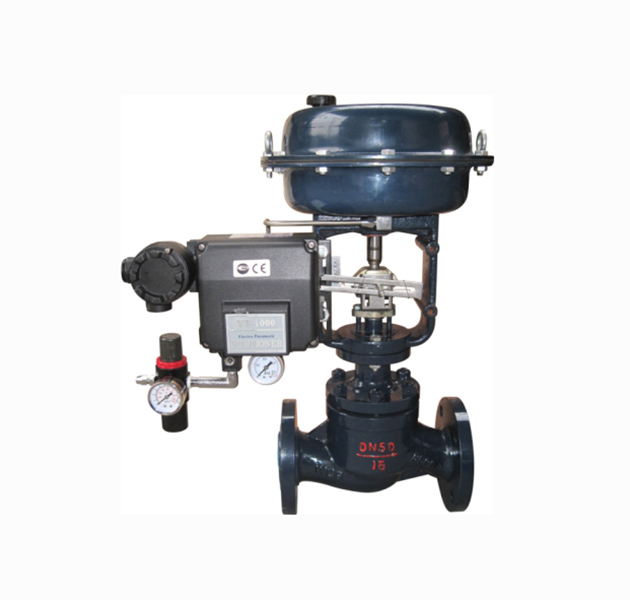

ZJHP(M)型氣動薄膜調節閥

ZJHP(M)型氣動薄膜調節閥概述：

ZJHP型精小型氣動單座調節閥由新型多彈簧薄膜執行機構計劃和低流阻單座閥組成，是符合IEC標準的新一代通用閥產品。該產品執行機構高度低、重量輕、組裝調校簡便；低流阻單座閥具有流道通暢，流量系數大等特點。該產品具有動作可靠，流量特性精度高，可調比大；結構緊湊，外形尺寸小等優點，可廣發應用在石油化工、醫藥、冶金、造紙、水處理等行業，控制各種不同流體介質。

ZJHP(M)型氣動薄膜調節閥技術參數：

公稱通徑mm		20				25	40		50	65	80	100	150		200	250	300
閥座通徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	998	1600
額定流量	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力Mpa									1.6	4	6.4					100
額定行程mm			10			16	25				40			60
固有流量特性		直線、等百分比
介質溫度		—20~200(常溫型)、—40~250、—40~450（中溫型）
法蘭連接型式		PN1.6MPa按GB9110.1-2000平面、突面整體鋼制管法蘭，閥體突面
法蘭連接型式		PN4.0、6.4MPa按GB9113.2-2000凹凸面整體鋼制管法蘭，閥體凹面
閥體材質		HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質		1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
上閥蓋型式		普通型（常溫型）、熱片式（中溫型）
可調比		50:01:00
執行機構代號		ZHA(B)-22 ZHA(B)-23 ZH(A)-34 ZHA(B)-45 ZHA(B)-56
彈簧范圍Kpa		20-100(標準)、40-200、80-240
氣源壓力Mpa		0.14、0.25、0.4

注：1.彈簧設定范圍一般按20-100KPa標準產品供貨，特殊要求應說明。2.可為用戶提供按ANSI、JPI法蘭標準制造的產品。

性能指標

項目		指標值	項目				指標值
			始終點偏差%	氣關	不帶定位器	始點	±5.0
						終點	±2.5
基本誤差%	不帶定位器	±5.0			帶定位器	始點	±1.0
	帶定位器	±1.0				終點	±1.0
回差%	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
	帶定位器	1.0				終點	±5.0
死區%	不帶定位器	3.0			帶定位器	始點	±1.0
	帶定位器	0.4				終點	±1.0
額定行程偏差% +2.5			允許泄漏量I/h 1×10-4×閥額定容量

允許壓差

作用方式	執行機構代號	彈簧范圍Kpa	氣源壓力Kpa	需配配件
					20				25	40		50	65	80	100	150		200	250	300
					10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
氣關式	ZHA-22	20-100	140	—	6.4	6.2	4.0	2.2	1.4
		20-100	250	P	6.4	6.4	6.4	6.4	6.4
		40-200	400	P;R	6.4	6.4	6.4	6.4	6.4
	ZHA-23	20-100	140	—						0.87	0.56	0.35
		20-100	250	P						5.6	3.6	2.5
		40-200	400	P;R						6.4	5.0	3.2
	ZHA-34	20-100	140	—									0.3	0.2	0.1
		20-100	250	P									2.2	1.4	1.0
		40-200	400	P;R									3.21	2.0	1.3
	ZHA-45	20-100	140	—												0.15	0.1	0.06
		20-100	250	P												1.0	0.71	0.4
		40-200	400	P;R												1.3	0.97	0.54
	ZHA-56	20-100	140	—															0.058	0.039
		20-100	250	P															0.35	0.23
		40-200	400	P;R															0.5	0.35
氣開式	ZHB-22	20-100	140	1	4.46	3.09	1.98	1.11	0.71
		40-200	250	P;R	6.4	6.4	6.4	6.4	2.14
		80-240	400	P	6.4	6.4	6.4	6.4	4.99
	ZHB-23	20-100	140	—						0.44	0.28	0.18
		40-200	250	P;R						1.3	0.84	0.53
		80-240	400	P						3.0	1.95	1.25
	ZHB-34	20-100	140	—									0.17	0.11	0.07
		40-200	250	P;R									0.51	0.33	0.21
		80-240	400	P									1.18	0.78	0.5
	ZHB-45	20-100	140	—												0.07	0.05	0.028
		40-200	250	P;R												0.22	0.15	0.08
		80-240	400	P												0.51	0.35	0.2
	ZHB-56	20-100	140	—															0.029	0.018
		40-200	250	P;R															0.09	0.058
		80-240	400	P															0.2	0.15

外形尺寸及重量

DN	L			H		H1			重量		∅A
	PN 16	PN 40	PN 64	常溫	中溫	PN 16	PN 40	PN 64	PN 16	PN 40 PN 64
	PN 16	PN 40	PN 64	常溫	中溫	PN 16	PN 40	PN 64	PN 16	PN 40 PN 64
20	181	194	206	398	548	52	52	65	19	23	285
25	184	197	210	410	560	57	57	70	20	24	285
40	222	235	251	445	620	75	75	85	26	35	285
50	254	267	286	475	627	82	82	90	30	40	285
65	276	292	311	610	790	92	92	102	47	66	360
80	298	317	337	622	807	100	100	107	55	78	360
100	352	368	394	640	850	110	117	125	65	99	360
150	451	473	508	870	1130	142	150	172	130	160	470
200	600	600	650	890	1150	170	187	207	175	250	470
250	673	708	775	1203	1523	202	225	235	350	470	580
300	737	775	900	1234	1554	230	257	500	500	660	580

主要零件材料

零件名稱	材料	溫度范圍	備注
閥體上閥蓋	HT200	-20—200℃
	ZG230-450	-40—450℃
	ZG1Cr18Ni9Ti	-250—550℃
	ZG0Cr18Ni12Mo2Ti	-250—550℃
