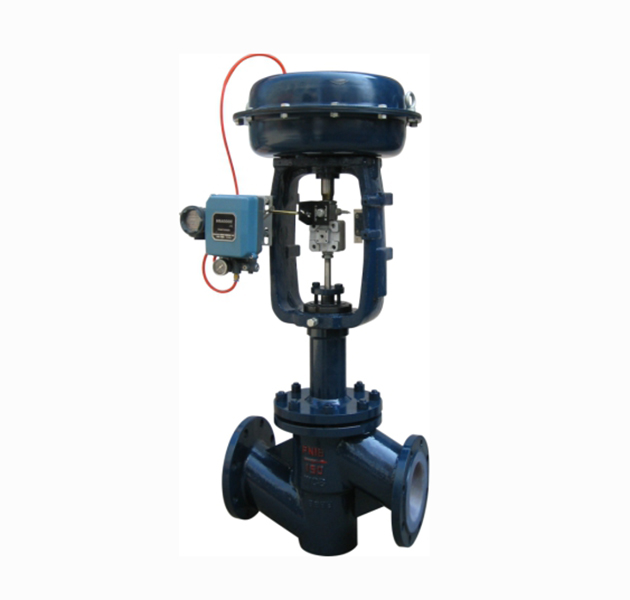

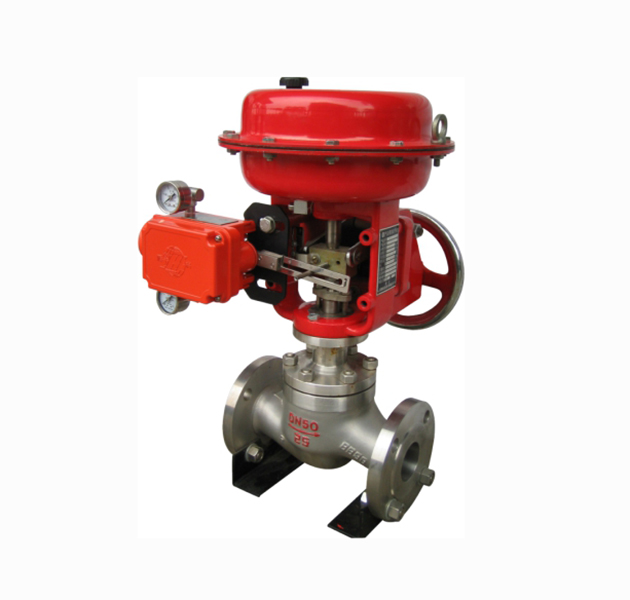

HCB型氣動平衡籠式調節閥概述：

控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高， 符合IEC534-2-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

HCB型氣動平衡籠式調節閥主要技術參數和性能指標

1、閥 體

型 式		直通雙座鑄造球型閥
公 稱 通 徑		32、40、50、65、80、100、125、150、200、250、300、350mm
公 稱 壓 力		ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式	法蘭連接密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
	焊接連接	嵌接焊SW
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型(P)	-5~+230℃
	伸長I型(EI	+230~+566℃
	伸長II型(EII)	-100~-45℃
	伸長III型(EIII)	-196~-100℃
	注：工作溫度不準超過各種材料的允許范圍。
壓 蓋 型 式		螺栓壓緊式
填 料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

2、閥內組件

閥 芯 型 式			雙座套筒式柱塞型閥芯
流量	高容量流量特性	金屬閥座	等百分比特性(%V)和線性特性(LV)
特性	高精度流量特性	金屬閥座	等百分比特性(%VF)和線性特性(LVF)
材 料			不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

3、執行機構

型 式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜 片 材 料	乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布
彈 簧 范 圍	80~240KPa
供 氣 壓 力	280~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣 源 接 口	RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型)
環 境 溫 度	-30~+70℃

4、閥作用型式

用正作用或反作用執行機構實現閥的氣-關式或氣-開式

5、附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

6、Cv值和行程

公 稱 通 徑		32	40	50	65	80	100	125	150	200	250	300	350
閥 座 直 徑		32	40	50	65	80	100	125	150	200	250	300	350
額定Cv值	等百分比特性	24	36	60	100	140	220	320	420	820	1000	1440	1900
	線 性 特 性	26	40	75	110	150	240	365	435	850	1035	1490	2000
額 定 行 程		25			38			75		150	50		100

HCB型氣動平衡籠式調節閥 法蘭間距

公	A
稱	ANSI 125 FF	JIS 16K	ANSI 300 RF	ANSI 600 RF	JIS	JIS	JIS	JIS
通	ANSI 150 RF	RF	JIS 20K RF	JIS 40K RF	16K	20K	30K	40K
徑	JIS 10K FFRF		JIS 30K RF	PN6.4 MFM	LG	LG	LG	LG
32	222	231	235	251	235	236	248	251
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
125	403	-	425	457	-	425	-	457
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610
250	673	-	750	750	-	-	-	-
300	819	-	896	896	-	-	-	-
350	972	-	972	972

注：法蘭距符合IEC 534-3-1976標準。

HCB型氣動平衡籠式調節閥外形尺寸

公稱	執行機構	H				C	E	ΦB
通徑		常溫型(P)	伸長I型(EI)	常溫型(P)	伸長I型(EI)
32	HA2D、R	500	665	780	1020	281	267	70
	HA2D、R	500	665	780	1020	281	267	70
40	HA3D、R	590	760	875	1140	363	350
	HA2D、R	500	670	785	1025	281	267	80
50	HA3D、R	595	765	875	1140	363	350
	HA2D、R	575	745/755	880	1130	281	267	88
65	HA3D、R	630	800/810	930	1180	363	350
	HA4D、R	865	1035/1045	1165	1495	520	470
	HA2D、R	580	755/765	900	1135	281	267	98
80	HA3D、R	635	810/820	955	1190	363	350
	HA4D、R	870	1045/1055	1190	1505	520	470
	HA2D、R	610	810/870	915	1150	281	267	113
100	HA3D、R	660	860/870	1020	1205	363	350
	HA4D、R	890	1100/1110	1255	1520	520	470
	VA6R	1160	1375	1560	1790	-	445
	HA3D、R	785	1045	1250	1385	363	350	146
125	HA4D、R	955	1215	1720	1570	520	470
150	HA3D、R	785	1020/1045	1250	1385	363	350	170
	HA4D、R	955	1190/1215	1425	1570	520	470
	VA6R	1220	1480	1720	1850	-	445
200	HA4D、R	1090	1350	1580	1710	520	470	220
250	HA5D、R	1595	1910			520	470	305
300	HA5D、R	1650	1975			520	470	345
350	VP7	1670	2050				580	385

注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。

2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。
