| HCB型電子式電動調節閥 |

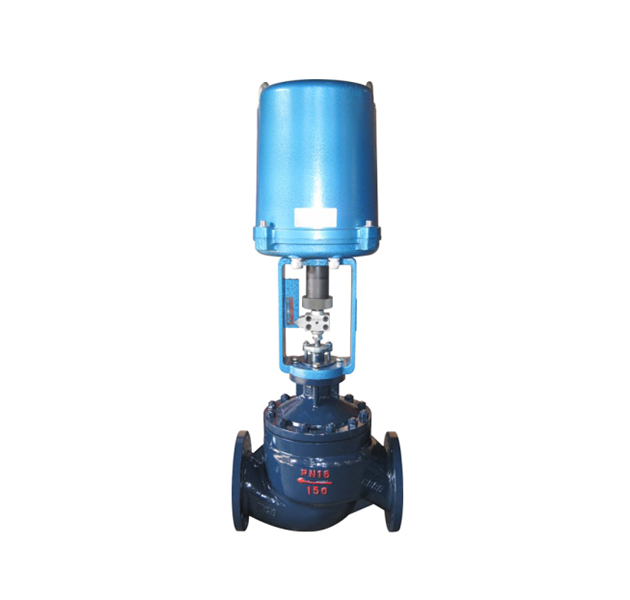

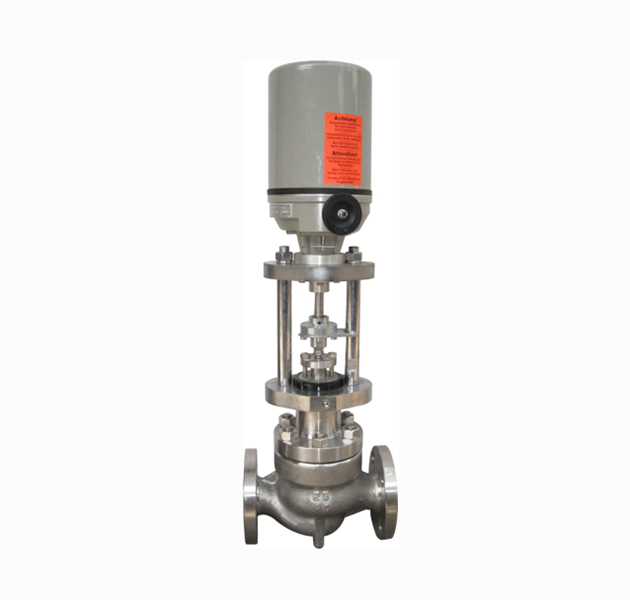

HCB型 電子式電動調節閥
工作溫度：高溫或常溫
流動方向：?jiǎn)蜗?
適用介質：水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮?dú)?氧氣,氫氣,液化氣,空氣
壓力環境：高壓或常壓
連接形式：法蘭
公稱通徑：50-350（mm）mm
型號：TJF
材質：不銹鋼
加工定制：是
品牌：中任
標準：國標
密封形式：硬密封、軟密封
形態：直通式
類型(通道位置)：二通式
驅動方式：電子，氣動，電動
零部件及配件：配件
HCB籠式調節閥是一種壓力平衡式調節閥，設有一個改善套筒周?chē)黧w平穩流動的導流翼，優點是壓降損失小，流量大、可調節范圍廣,流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫，低溫的高壓差流體．
閥體
型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫淄彩街烷y芯
流量特性：等百分比特性（%）和線性特性（L）,參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16） Cv值和行程
I.高容量閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
閥座直徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
額定Cv值 |
等百分比特性 |
36 |
60 |
100 |
140 |
220 |
420 |
820 |
|
線性特性 |
40 |
75 |
110 |
150 |
240 |
435 |
850 |
|
|
額定行程 |
25 |
38 |
50 |
75 |
||||
II.高精度流量特性閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|
額定行程 |
25 |
38 |
50 |
75 |
|||||||||||||||||
允許壓差
Ⅰ.金屬閥座
A.氣—關式閥 100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或無 |
5.1 |
4.0 |
- |
- |
- |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
25 |
19 |
- |
- |
- |
- |
- |
|
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
- |
- |
- |
- |
- |
|
|
76 |
59 |
|||||||||
|
LHA2D |
1.4 |
0.2～1.0 |
有或無 |
9.9 |
7.7 |
6.6 |
5.4 |
4.2 |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
38 |
32.9 |
27.4 |
20.8 |
- |
- |
|
|
49.2 |
||||||||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
100 |
100 |
98.7 |
82.3 |
62.8 |
||||||
|
LHA3D |
1.4 |
0.2～1.0 |
有或無 |
17.5 |
13.7 |
11.7 |
9.7 |
7.4 |
5.2 |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
37 |
26.1 |
- |
|
|
87 |
67 |
58 |
48.7 |
|||||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
100 |
100 |
100 |
100 |
100 |
78.6 |
|||||
|
LHA4D |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
20.2 |
16.7 |
12.8 |
9.0 |
7.4 |
|
1.6 |
0.2～1.0 |
有 |
- |
- |
40 |
40 |
40 |
40 |
37 |
|
|
100 |
83.9 |
63.6 |
45 |
|||||||
|
4.0 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
|
|
100 |
100 |
100 |
100 |
100 |
||||||
B.氣—開式閥 100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或無 |
5.1 |
4.0 |
- |
- |
- |
- |
- |
|
2.8 |
0.8～2.4 |
有 |
36 |
27 |
- |
- |
- |
- |
- |
|
|
LHA2R |
1.4 |
0.2～1.0 |
有或無 |
9.9 |
7.7 |
6.6 |
5.4 |
4.2 |
- |
- |
|
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
38.4 |
29.3 |
- |
- |
|
|
68.1 |
53.9 |
46 |
||||||||
|
LHA3R |
1.4 |
0.2～1.0 |
有或無 |
17.5 |
13.7 |
11.7 |
9.7 |
7.4 |
5.2 |
- |
|
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
36.7 |
- |
|
|
100 |
95.7 |
81.7 |
68 |
51.8 |
||||||
|
LHA4R |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
20.2 |
16.7 |
12.8 |
9.0 |
7.4 |
|
2.8 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
|
|
100 |
100 |
89.7 |
63 |
51 |
||||||
|
LVA5R |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
- |
- |
17.5 |
12.3 |
10.2 |
|
1.4 |
0.4～1.2 |
有或無 |
- |
- |
- |
- |
40 |
37 |
30.7 |
|
|
52 |
||||||||||
|
2.8 |
0.8～2.4 |
有 |
- |
- |
- |
- |
40 |
40 |
40 |
|
|
100 |
80 |
70 |
||||||||
|
LVA6R |
4.0 |
1.9～3.5 |
有 |
- |
- |
- |
- |
40 |
- |
- |
|
100 |
||||||||||
|
5.0 |
1.9～4.0 |
有 |
- |
- |
- |
- |
- |
40 |
- |
|
|
100 |
||||||||||
1.大允許壓差不超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.黑線框內數字表示閥配用標準規格執行機構II.軟閥座A.氣—關式閥 100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或無 |
3.6* |
2.8* |
- |
- |
- |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
17 |
13 |
- |
- |
- |
- |
- |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
- |
- |
- |
- |
- |
|
|
LHA2D |
1.4 |
0.2～1.0 |
有或無 |
6.9* |
5.4* |
4.6* |
3.8* |
2.9* |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
30 |
26.6 |
23.0 |
19.2 |
14.6 |
- |
- |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
- |
- |
|
|
LHA3D |
1.4 |
0.2～1.0 |
有或無 |
12.3* |
9.6* |
8.2* |
6.8* |
5.2* |
3.6* |
- |
|
1.6 |
0.2～1.0 |
有 |
30 |
30 |
30 |
30 |
25.9 |
18.3 |
- |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
- |
|
|
LHA4D |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
14.1* |
11.7* |
9.0* |
6.3* |
5.2* |
|
1.6 |
0.2～1.0 |
有 |
- |
- |
30 |
30 |
30 |
30 |
25.9 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
30 |
30 |
30 |
30 |
30 |
|
B.氣—開式閥 100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或無 |
3.6* |
2.8* |
- |
- |
- |
- |
- |
|
2.8 |
0.8～2.4 |
有 |
25 |
19 |
- |
- |
- |
- |
- |
|
|
LHA2R |
1.4 |
0.2～1.0 |
有或無 |
6.9* |
5.4* |
4.6* |
3.8* |
2.9* |
- |
- |
|
2.8 |
0.8～2.4 |
有 |
30 |
30 |
30 |
26.9 |
20.5 |
- |
- |
|
|
LHA3R |
1.4 |
0.2～1.0 |
有或無 |
12.3* |
9.6* |
8.2* |
6.8* |
5.2* |
3.6* |
- |
|
2.8 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
- |
|
|
LHA4R |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
14.1* |
11.7* |
9.0* |
6.3* |
5.2* |
|
2.8 |
0.8～2.4 |
有 |
- |
- |
30 |
30 |
30 |
30 |
30 |
|
注:1、大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
2、帶有*閥的泄漏量≤10-4,符合標準ANSI B16.04Ⅳ級，無*閥的泄漏量≤10-7，符合標準ANSI B16.04-1976Ⅵ級。
3、黑線框內數字表示閥配用標準規格執行機構。法蘭距及外形尺寸法蘭距mm
|
公稱通徑 |
A |
|||||||
|
ANSI 125 FF |
JIS 16K RF |
ANSI 300 RF |
ANSI 600RF |
JIS 16K |
JIS 20 |
JIS 30K |
JIS 40K |
|
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
|
公稱通徑 |
A |
|||||||
|
ANSI 150 |
ANSI 300 |
ANSI 600 |
ANSI 300 |
ANSI 600 LG |
ANSI 150 |
ANSI 150、600 |
||
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
|
|
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
|
|
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
|
|
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
|
|
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
|
|
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
|
|
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
|
注：法蘭距符合IEC534-3標準。
