你的位置：網站首頁 >> 產品中心 >> 自力式調節閥 >> ZZYP-16BII型帶指揮器自力式壓力調節閥
 |
| ZZYP-16BII型帶指揮器自力式壓力調節閥 |
ZZYP-16BII型帶指揮器自力式壓力調節閥概述：
調壓閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置。現已廣泛應用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。
該閥特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPA）特別適合微壓氣體控制。
壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。
主要技術參數和性能指標
| 公稱通徑mm | 20 | 25 | 40 | 50 | 80 | 100 | 150 | ||||||
| 閥座直徑mm | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 | |
| 壓力設定值范圍Kpa | 0.5-7 | 5—20 | 15-50 | 30-150 | |||||||||
| 公稱壓力PN（MPa） | 1.0 | 1.6 | |||||||||||
| 被調介質溫度（℃） | -20 | -90 | |||||||||||
| 流量特性 | 快開 | ||||||||||||
| 調節精度（%） | ≤3 | ||||||||||||
| 執行機構薄膜有效面積 | 200 | 280 | 400 | ||||||||||
| 允許泄漏量（L/h) | 符合ANSIB16.104-1978 IV級 | ||||||||||||

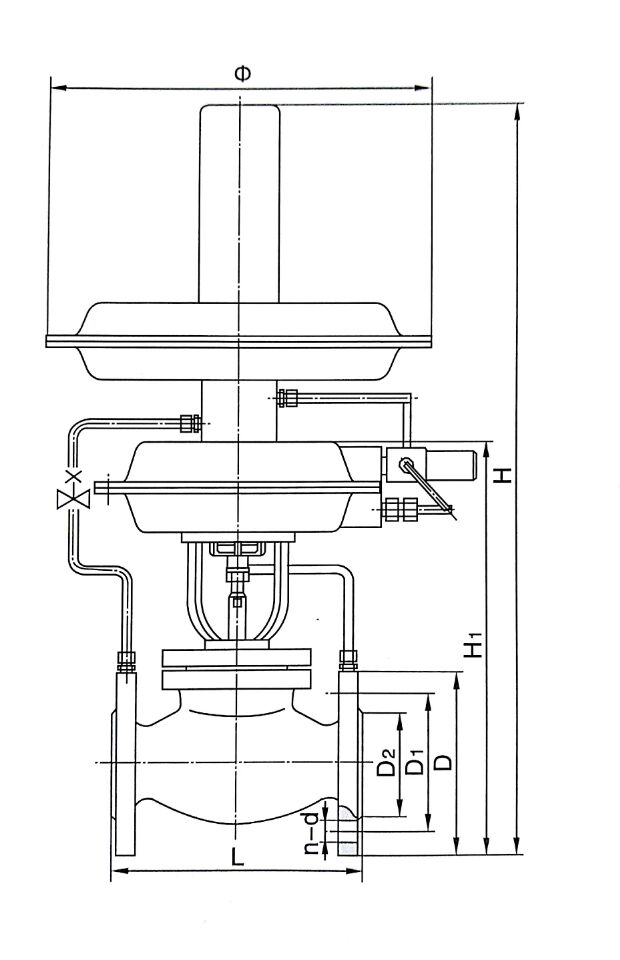

外形尺寸
| 公稱通徑DN（mm） | 法蘭端面距L | H | H₁ | ∅ | D | D₁ | D₂ | n-d |
| 20 | 150 | 610 | 330 | 310 | 105 | 75 | 56 | 4—14 |
| 25 | 160 | 610 | 330 | 310 | 115 | 85 | 65 | 4—14 |
| 32 | 180 | 630 | 350 | 310 | 140 | 100 | 76 | 4—18 |
| 40 | 200 | 630 | 350 | 310 | 150 | 110 | 84 | 4—18 |
| 50 | 230 | 640 | 360 | 310 | 165 | 125 | 99 | 4—18 |
| 65 | 290 | 710 | 430 | 310 | 185 | 145 | 118 | 4—18 |
| 80 | 310 | 720 | 440 | 310 | 200 | 160 | 132 | 8—18 |
| 100 | 350 | 730 | 450 | 310 | 220 | 180 | 156 | 8—18 |
| 125 | 400 | 800 | 520 | 310 | 250 | 210 | 184 | 8—18 |
| 150 | 480 | 930 | 650 | 310 | 285 | 240 | 211 | 8—22 |
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
