ZZYP型自力式壓力調節閥

ZZYP型自力式壓力調節閥概述：

ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而他廣泛應用于室友、化工、店里、冶金、視頻、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤350℃溫度下使用。

ZZYP型自力式壓力調節閥主要技術參數

公稱通徑mm		15 20	25 32	40 50	65 80	100 125	150 200	250 300
額定流量系數Kv		3.2 5	8 12.5	20 32	50 80	125 190	280 420	500 710
公稱壓力Mpa		1.6/4.0/6.4
壓力設定值范圍Kpa		10~60/20~120/80~250/200~500/450~1000/800~1600/1000~2200/2000~2800
壓力平衡件				波紋管			套筒
大允許壓差△P（Mpa）	PN1.6		1.6			1.5	1.2	1
	PN4.0		2			1.5	1.2	1
減壓比					10:1~1:0.8
介質溫度℃		氣體≤80℃、液體≤140℃、加冷凝器≤200℃
固有流量特性		快開（特性與國外相同）
法蘭連接形式		PN1.6MPa按GB9113.1-2000平面、突面整體鋼制管法蘭，閥體突面 PN4.0MPa按GB9113.2-2000凹凸面整體鋼制管法蘭，閥體凹面整體
執行機構信號接口		M121.5、M141.5
作用方式		閥前控制（K型），閥后控制（B型）

性能指標

調節精度%			±10
允許泄漏量L/h	硬密封	單座≤10-4閥的額定容量（IV級），套筒≤10-3閥額定容量（III級）
	軟密封	DN15~50	DN65~125	DN150~300
	軟密封	10氣泡/min	20氣泡/min	40氣泡/min

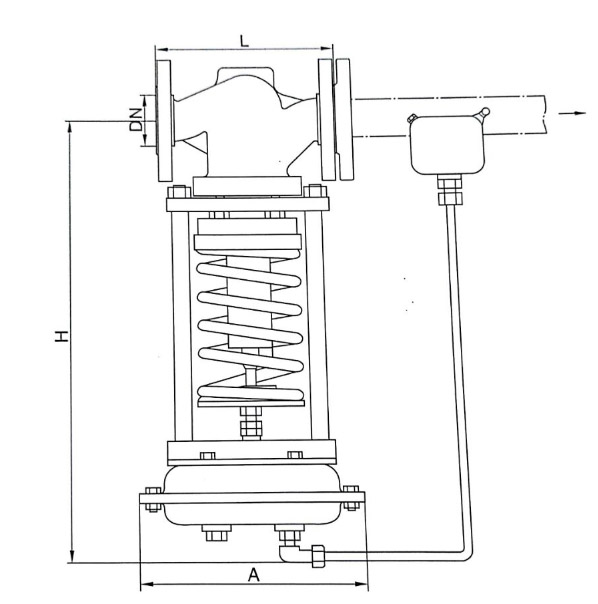

外形尺寸及重量

公稱通徑DNmm	法蘭端面距L	壓力調節范圍Kpa												重量	導壓管接口螺紋
		20~120		80~250		200~500		450~1000		800~1600		1000~2800
		H	A	H	A	H	A	A	H	H	A	A	H
15	160	475	402	450	234	455	297	430	176	420	158	410	158	26	M121.5 M141.5
20	160	475	402	450	234	455	297	430	176	420	158	410	158	26
25	160	475	402	450	234	455	297	430	176	420	158	410	158	26
32	180	520	402	495	234	500	297	480	176	470	176	450	158	37
40	200	520	402	495	234	500	297	480	176	470	176	450	158	37
50	230	540	402	510	234	520	297	500	176	470	176	450	158	43
65	290	710	402	680	234	690	297	670	234	650	176	640	176	70
80	310	710	402	680	234	690	297	670	234	650	176	640	176	90
100	350	780	402	750	234	760	297	740	234	650	176	640	176	110
125	400	840	402	790	234	800	297	780	234	740	176	730	176	130
150	480	880	402	860	234	870	297	850	234	740	176	730	176	146
200	600	915	402	870	234	880	297	860	234	860	176	850	176	182
250	730	940	402	890	234	900	297	880	234	860	176	850	176	200
300	850	1000	402	950	234	960	297	940	234	860	176	850	176	260
